| 원래 장소: | 광동 중국 |
|---|---|
| 브랜드 이름: | STABLECU |
| 인증: | CE |
| 모델 번호: | ST310-4T0.75GB |
| 최소 주문 수량: | 1 PC |
| 지불 조건: | D/P (지급도 조건), L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100 PC / 일 |
| 보증: | 18개월 | 사이즈: | 80mm*185.8mm*174.5mm |
|---|---|---|---|
| 주문 제작됩니다: | 예 | 재료: | ABS*PC |
| 색: | 화웨이 회색 | 타입: | AC 주파수 인버터 |
| 제어 모드: | V/F 제어 | 애플리케이션: | 산업 |
| 하이 라이트: | ST310 벡터 주파수 인버터 11KW,ST310 시리즈 벡터 주파수 인버터,11KW 벡터 VFD 드라이브 ST310 |
||

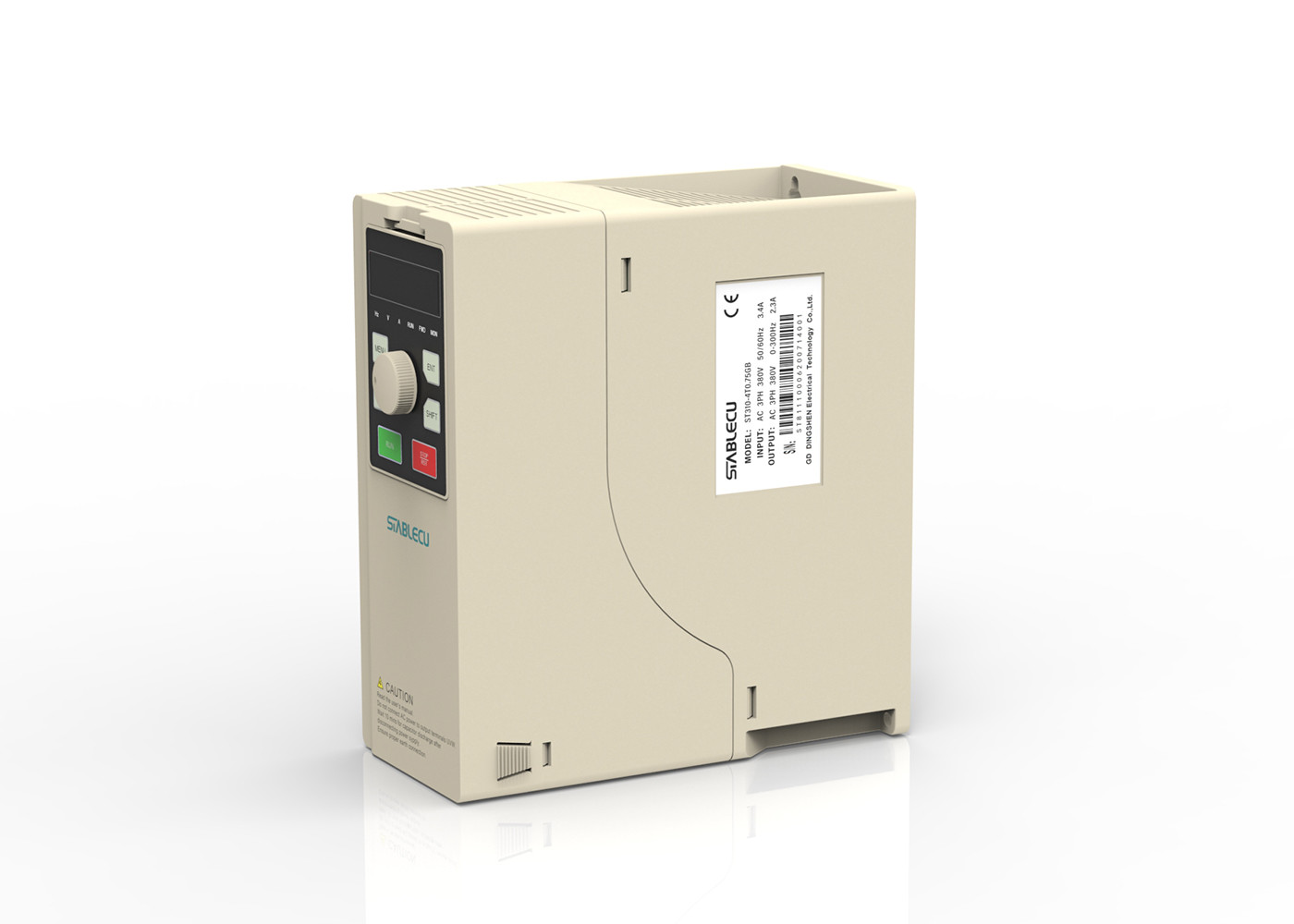

St310 시리즈 11KW 380V 변하기 쉬운 인버터 50Hz 60Hz AC 3상 VFD VSD 그레이
주파수 컨버터(VFD)에 대한 도입
가변 주파수 구동 (VFD)는 모터의 일한 전력 공급의 주파수를 바꿈으로써 교류 전동기를 제어하기 위해 주파수 변환 기술과 마이크로 전자 공학 기술을 사용하는 전력 제어 소자입니다. 인버터는 주로 정류기 (DC에 대한 AC)와 필터, 인버터 (AC에 대한 DC), 브레이크 단위, 구동 장치, 검출부와 미세처리 장치로 구성됩니다. 인버터 게다가 에너지 절감, 속도 조정률의 목적을 달성하기 위해, 필요 전력 공급 전압을 제공하기 위한 모터의 실제 필요에따르면, 출력 전력 공급의 전압과 주파수를 조정하기 위한 떨어져서 내부 IGBT에 의한 인버터는 과전류, 초과 전압, 과부하 방지와 기타와 같은 많은 방지 기능을 가지고 있습니다.
주파수 인버터의 제품 특징
구조적 설계 장점 :
1. 한편으로는 효과적으로 PCB를 야기시키면서, 독립적 방열 통풍관은 내부의 안으로 외부 먼지와 기름 오염과 다른 오염을 방지할 수 있습니다, 다른 한편으로는 부품과 다른 부식 합선 고장은 매우 좋은 열 소실 효과를 하고 부식성 가스의 피해를 제품으로 줄일 수 있고 제품 안정성을 향상시킵니다.
2. IGBT 모듈기술의 4 층 정확성 PCB 보드와 새로운 세대를 이용하고, 대부분 IC 인텔을 사용하기.
3. 새로운 세대 인버터의 볼륨은 더 작고 운송비를 절약하면서, 체중이 설치 공간을 저장하면서, 라이터입니다.
소프트웨어 설계 장점 :
1. 최근 고속 TI DSP 칩은 선택되고 독립적 지적 소유권과 제어 소프트웨어가 소프트웨어를 극대화하는데 사용되고 모터를 만드는 하드웨어 특성이 다양한 애플리케이션 환경에서 정적으로 이어집니다.
2. 무고장 운영의 한계 조건에서 주파수 변환기를 보증하기 위해, 제어 알고리즘, 경향과 전압 제어 안정성을 제한하는 파도 경향에 의한 새 물결.
3. 브랜드 뉴 경향, 전압, 제어 알고리즘이 모터 결함 무료 고속 개시와 정지를 보증하기 위해, 유일한 자극 전류 제어를 더합니다.
4. 새로운 모터 모델, 저주파 동력차 운행 고속은 안정적입니다, 토크가 큽니다, 전류 제어가 정확한, 무과실 손해배상 제도 정지입니다, 모터 속도를 운영하는 고주파가 안정적입니다, 전류가 작습니다.
5. 새로운 소프트웨어 속도 추적 알고리즘, 트랙킹 전류, 전압 영향은 작은, 정확한 트래킹 속도입니다.
6. 운반기 주파수는 주파수 변환 이 저온 상승의 조건하의 믿을 수 있는 오퍼레이션을 보증하기 위해 자동적으로 주파수 변환 온도와 동작 주파수로 조절될 수 있습니다.
7. 표준 기계의 최고 빈도는 다목적 처리를 위한 요구조건을 충족시킬 수 있는 3000HZ이고 다양한 주파수 스위치 사용을 실현할 수 있습니다.
8. 최고 과부하 용량, 150% 60S,180% 10S,200% 0.5S
9. 한쌍의 모터 매개변수를 이행하지 않고 모터 매개변수의 주문 제작된 여러가지 세트이고 모터의 드라이브 다른 유형을 캔으로 만들 수 있습니다.
10. 결점 매개 변수 기록의 4 번이 결점이 발생하는 후에 상세히 결점이 발생할 때 인버터의 상세한 상태를 기록하고, 분석과 치료를 위해 편리한 인버터의 작전 동안 최대 전류와 최대 전압과 최고 온도를 기록합니다.
11. 완제품 장비 방지 기능 (완전히 보호가 위에 인 과전류와 과전압 보호, 단락 회로를 포함하여, IGBT 통과된 보호, 이상 전류 탐지에 대한 보호, 비정상이 방지 기능에서 중계기 당기기).
12. 완전한 권력 방지 기능 (보드 터미널 24V, 10V세의 아날로그 출력 AO1/AO2 권력 단락 회로와 과부하 방지를 제어하세요)
13. 와이드 볼테지 디자인 : 유럽, 북아메리카, 인도와 다른 380-480V 3상 그리드 요구를 포함하여 국제 표준을 만나세요.
하드웨어 설계 장점 :
1. 패널 노브는 부호기 노브, 고속 정확성, 정속 스피드, 긴 서비스 라이프를 채택합니다.
2. 조작 패널은 분해와 더 편리하고 믿을 만한 설치를 만드는 최근 설계 아이디어를 채택합니다.
3. 항구가 익숙한 표준 망은 제어판과 조작 패널을 연결시킵니다. 신호 전송 속도는 높고 거리가 오랫동안 있습니다.
4. 일방 통신 공항 485가 모드 버스 프로토콜, RTU 방식을 지원합니다
5. 방열 팬은 유효 열 분해를 보증하고 팬 생명을 연장하기 위해 온도 제어를 채택합니다.
6. 팬 분할은 제거할 수 있고, 직접적으로 빠져나갈 수 있습니다. 사용자들이 매일 유지 관리를 수행합니다 쉽게. 이렇게 하여 기계의 서비스 수명을 연장합니다.
7. 장수와 큰 공기 용적과의 냉각 Fan을 선택하고, 효과적으로 주파수 변환기 이 온도 상승을 감소시키고, 상품의 믿을 만하고 안정적 작전을 보증하세요.
8. 배선 단자는 설치하기 위해 편리한 철수 분할이도록 설계됩니달 때 배선. 더를 연결시킨 후
늘어서고, 파티션 보드를 삽입하고, 고르게 라이트 클래스를 나누세요.
9. 저전력 기계의 바닥은 설치 크기 그림을 갖추고 있고 전체 시리즈가 전기 캐비넷의 더 편리하고 빠른 설치를 달성하기 위해, 1/1 비율 종이처럼 얇은 껍질 템플릿의 증가하는 홀 위치를 갖추고 있습니다.
주파수 변환기의 다른 모델들
| 품목 번호 | 전압(V) | 전원(KW) | 입력 경향(A) | 출력 경향(A) | 정지 레지스터 전원(KW) | 정지 레지스터 Resistance(Ω) | 발언 |
| ST310-2T0.75GB | 3 단계 220V±10% | 0.75 | 5.0 | 3.8 | 150 | 250( 100) | 내장식 |
| ST310-2T1.5GB | 1.5 | 6.0 | 5.5 | 300 | 200(100) | ||
| ST310-2T2.2GB | 2.2 | 10.5 | 9.0 | 800 | 100(75) | ||
| ST310-2T3.7GB | 3.7 | 10.5 | 9.0 | 800 | 100(75) | ||
| ST310-2T5.5GB | 5.5 | 20.5 | 17 | 1500 | 50( 75) | ||
| ST310-2T7.5GB | 8 | 35 | 30 | 2000 | 40( 25) | ||
| ST310-2T11GB | 11 | 50 | 45 | 5000 | 30(16) | ||
| ST310-2T15G | 15 | 65 | 60 | 6000 | 20(16} | 선택적입니다 | |
| ST310-2T18.5G | 18.5 | 80 | 75 | 9000 | 16(10) | ||
| ST310-2T22G | 22 | 95 | 91 | 9000 | 13(10) | ||
| ST310-2T30G | 30 | 118 | 112 | 11KW | 10(8) | ||
| ST310-2T37G | 37 | 80 | 75 | 9000 | 16(10) | ||
| ST310-2T45G | 45 | 95 | 91 | 9000 | 13(10) | ||
| ST310-2T55G | 55 | 192* | 210 | 22KW | 5(3.3) |

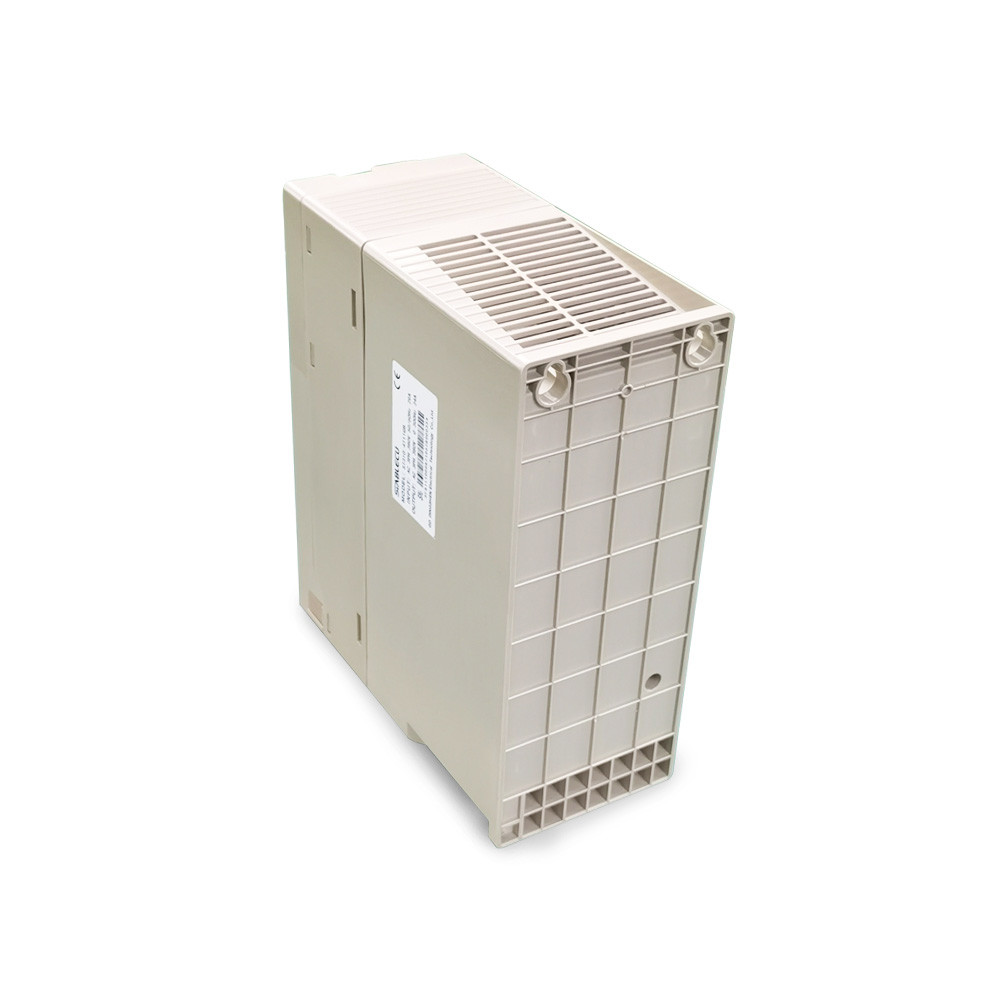

주파수 오씨엔버터의 더 많은 이미지
